产品信息

LogicTile™ C418是一款基于 AMD Zynq™ UltraScale+™ RFSoC 的SOM模块。

该模块配备了8GByte DDR4 SDRAM、2 × 32MByte SPI Flash存储器、eMMC，以及 3 个 64Gbps高速板对板连接器。

Zynq UltraScale+ RFSoC系列将多频段、多模式蜂窝无线电和有线基础设施（DOCSIS的关键子系统集成到单片 SoC 平台中。

该平台包含功能丰富的 64 位四核 Arm Cortex-A53 和双核 Arm Cortex-R5 处理系统。

所有元器件均符合工业温度范围（-40°C 至 +85°C）。

模块的实际工作温度范围取决于用户的设计与散热方案。

如需其他温度选项，请联系我们。

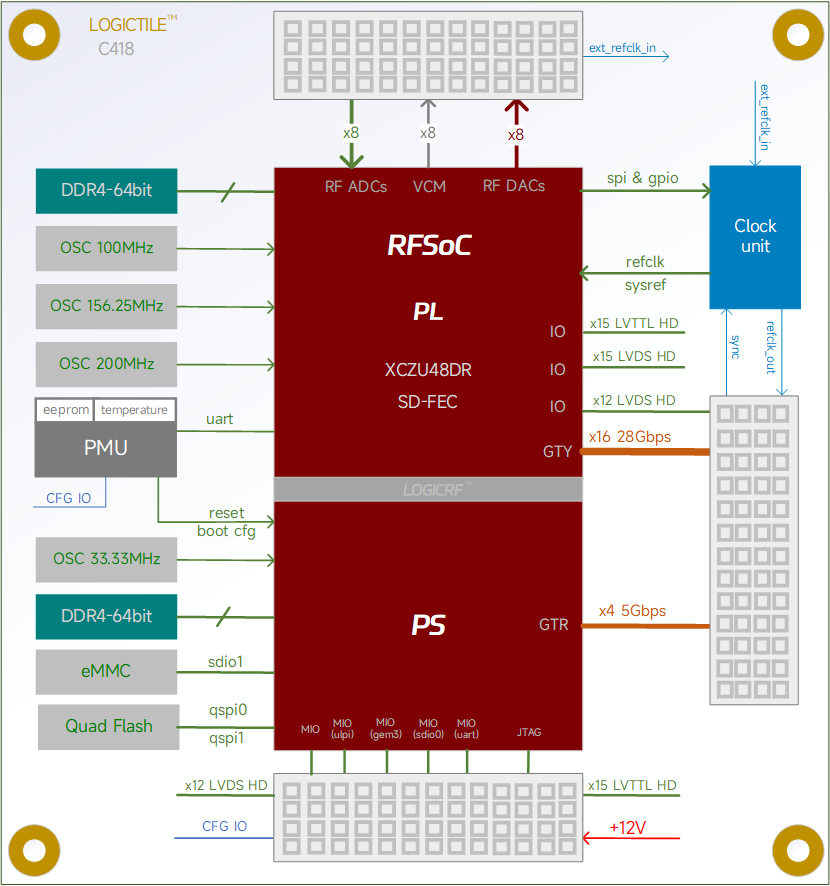

原理框图

主要特征

处理器

• 默认型号：AMD Zynq™ UltraScale+™ RFSoC XCZU48DR-2FFVE1517I Gen3

• 可选型号：

• Gen1：ZU27、ZU28

• Gen3：ZU47、ZU48

• 速度等级：-2

• 温度范围：工业级

• 封装：FFVG1517

• 处理器：

• 四核 Arm Cortex-A53 MPCore，最高 1.3GHz

• 双核 Arm Cortex-R5

• RF 数据转换：

• 8 × 14 位 RF-ADC，采样率 5 GSPS

• 8 × 14 位 RF-DAC，采样率 9.85 GSPS

存储器

• PS:4 × 1 GByte 64-bit DDR4 SDRAM

• PL:4 × 1 GByte 64-bit DDR4 SDRAM

• 2 × 32MByte SPI Flash

• 32GByte eMMC

• 256Kbit I2C EEPROM

• 支持SDIO2.0 MicroSD卡

时钟和同步

• 多个高精度和可编程时钟源

• 超低抖动可编程采样时钟

• 支持外部时钟输入/输出和同步端口

接口

• 千兆网 & USB 各一路

• 3 × 64Gbps高速板对板连接器（4 × 60 pin)

• 15 个通用 IO

• 27 对 LVDS

• 15 个 MIO

• 16 × GTY 通道

• 4 × GTR 通道

供电

• 输入电压：12V ± 10%

• 电压/电流/温度监测

尺寸

• 89mm × 99mm

• 高速板对板连接器叠高5mm

典型应用

• 5G和LTE无线技术

• 相控阵雷达/数字阵列雷达

• 卫星通信

• 软件无线电（SDR）

• 宽带射频直采设备

• 频谱监测
