射频系统级芯片(RFSoC)在无线通信领域的一项重大突破,特别是在5G和LTE网络部署中。本文将全面分析RFSoC的技术架构、在5G大规模MIMO和毫米波通信中的关键作用、与传统方案的对比优势,以及在实际网络部署中的应用案例。通过集成射频级模拟技术与可编程逻辑,RFSoC成功解决了5G无线开发中的一系列紧迫问题,包括功耗控制、封装尺寸缩减和系统灵活性需求。我们将从技术原理到商业应用,深入探讨这一创新技术如何重塑无线通信基础设施,并为未来网络演进提供关键支持。
RFSoC技术架构与核心创新
射频系统级芯片(RFSoC)在无线通信领域的革命性技术突破,其核心创新在于将高性能射频(RF)数据转换器与可编程逻辑、处理子系统高度集成于单一芯片。这一架构从根本上改变了传统无线通信系统的设计范式,特别是在5G和LTE网络基础设施中展现出显著优势。
RFSoC的基本架构由三大关键组件构成:集成式RF数据转换器子系统(包括ADC和DAC)、可编程逻辑单元(基于FPGA架构)以及处理子系统(基于ARM处理器)。这种异构计算架构实现了真正的"全可编程"(All Programmable)能力,为软件定义无线电(SDR)提供了完整的单芯片解决方案13。其中最具颠覆性的是其集成的高性能数据转换器技术,包括:
直接RF采样技术:支持高达4GSPS的12位ADC和6.4GSPS的14位DAC,可直接对RF信号进行采样而无需传统的中频(IF)下变频阶段1。这一创新简化了模拟设计,提高了信号处理精度,同时显著减小了系统尺寸和功耗。
数字上下变频(DUC/DDC):集成的数字信号处理功能可在数字域完成频率转换,取代了传统系统中复杂的模拟混频器和本地振荡器电路36。这种数字化方法提供了更高的灵活性和可配置性。
硬化数字前端(DFE)模块:在更先进的RFSoC DFE版本中,赛灵思进一步硬化了关键的DFE功能块,如数字预失真(DPD)、波峰因数降低(CFR)等,在保持灵活性的同时实现了接近ASIC的功耗效率。
RFSoC采用的16nm FinFET工艺是其成功的关键因素之一。斯坦福大学电气工程教授Boris Murmann指出:"向FinFET技术的转换通过提升模拟器件的性能特性形成了高集成密度,这使得利用数字辅助模拟设计方法集成最先进的模拟射频宏单元成为可能。"1这种先进工艺不仅提升了数字电路的性能,还显著改善了模拟电路的功耗特性,使摩尔定律得以延伸至模拟射频领域。
从系统角度看,RFSoC的集成度突破带来了多方面优势。传统无线电系统需要分立的数据转换器通过高速JESD204B接口(速率高达12.5Gb/s)与FPGA连接,这不仅消耗宝贵的可编程资源,还面临信号完整性和功耗挑战3。RFSoC通过芯片内集成消除了这些接口,在典型4发4收(4Tx/4Rx)配置中可降低40%的功耗,在8Tx/8Rx系统中功耗降低可达50%3。封装尺寸方面,相比分立方案可减少50-75%的占位面积,这对于需要部署大量天线单元的大规模MIMO系统尤为重要

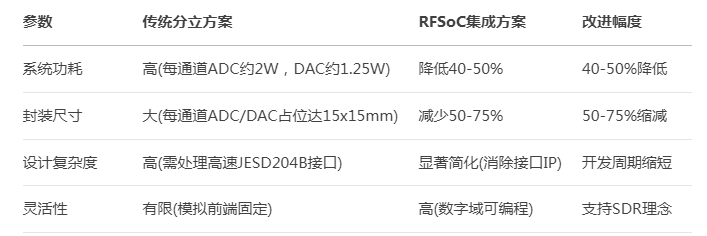

表:RFSoC与传统分立式无线电架构的关键参数对比
RFSoC架构的
RFSoC架构的可扩展性也是其重要特点。从简单的单频段配置到复杂的多频段大规模MIMO系统,同一芯片系列可通过不同配置满足多样化需求27。这种可扩展性使设备制造商能够开发统一硬件平台,通过软件配置适应不同市场和应用场景,大大缩短了产品上市时间并降低了开发成本。
5G无线通信中的关键应用
RFSoC技术在5G无线通信系统中发挥着核心作用,特别是在大规模MIMO(Massive-MIMO)和毫米波(mmWave)这两个5G关键技术领域。赛灵思通过其创新的RFSoC架构,成功解决了5G商业化部署中面临的多项关键挑战,包括功耗控制、封装尺寸缩减和系统灵活性需求
大规模MIMO系统的革命性支持
大规模MIMO系统的革命性支持是RFSoC最突出的应用之一。5G网络需要部署包含32、256甚至多达1024个独立天线的2D相控阵列,以实现高分辨率波束成形和空间复用,显著提升频谱效率和网络容量19。传统方案中,每个天线单元或子阵列都需要独立的射频链和数据处理单元,导致系统体积庞大、功耗极高。RFSoC通过高度集成解决了这一难题,其直接RF采样技术结合可编程数字处理,使得单个芯片能够支持多个天线通道,将功耗和封装尺寸减少了50-75%13。这种突破性集成对于实现紧凑型有源天线阵列至关重要,使得大规模MIMO系统能够以"瓦片"形式灵活部署在建筑物侧面或广告牌等非传统位置3。
在毫米波无线回传应用中,RFSoC同样展现出独特优势。毫米波频段(通常指24GHz以上)能够提供超大带宽,但面临传播损耗大、覆盖范围小的挑战。RFSoC的高性能数据转换器(支持高达6.4GSPS的DAC)使其能够直接处理毫米波频段信号,同时通过数字波束成形技术补偿路径损耗14。当用作毫米波中频收发器时,Zynq RFSoC DFE可提供高达1600MHz的瞬时带宽,满足毫米波通信对超宽带的需求45。这种能力对于构建高容量、低时延的5G回传网络至关重要。
RFSoC在开放式无线接入网(O-RAN)架构中的价值日益凸显。随着电信行业向开放、解耦的网络架构转型,设备供应商需要既能满足严格性能要求又具备足够灵活性的解决方案。富士通等领先厂商已采用AMD Zynq RFSoC数字前端(DFE)器件开发符合O-RAN标准的高效能无线电单元(RU)2。富士通副总裁Patrik Eriksson指出:"AMD Zynq Ultrascale+ RFSoC DFE解决方案支持我们采用自身的专有算法并将其映射到该器件的灵活硬件架构上。这使我们能够提供非常节能的实现方案,同时满足我们的高性能和容量要求。"2这种灵活性使厂商能够在标准化硬件平台上实现差异化创新,加速O-RAN生态系统发展。
表:RFSoC在5G三大应用场景中的关键技术贡献
RFSoC还通过
RFSoC还通过多模支持能力助力5G平滑演进。在实际网络部署中,5G通常需要与现有4G LTE网络共存多年。RFSoC的灵活架构使其能够同时在4G和5G模式下运行,支持运营商通过软件升级逐步迁移网络67。这种多模能力不仅降低了运营商的资本支出(CAPEX)和运营支出(OPEX),还使网络能够根据市场需求灵活调整资源配置。
在网络功能虚拟化(NFV)和云化无线接入网(Cloud RAN)趋势下,RFSoC提供了理想的硬件加速平台。赛灵思推出的Zynq RFSoC DFE特别针对5G分布式单元(DU)和无线电单元(RU)之间的功能分割进行了优化,支持多种分割选项(如7.2x split)8。通过硬化关键的数字前端处理功能,同时保留足够的可编程资源,RFSoC DFE能够在性能、功耗和灵活性之间取得平衡,满足不同部署场景的需求57。
XXXX科学技术研究院(Skoltech)的案例展示了RFSoC在创新型5G部署中的应用价值。该机构选用Zynq UltraScale+ RFSoC平台开发5G O-RAN远程无线电单元(RRU)解决方案,充分利用其集成数据转换器和高算力信号处理能力10。Skoltech的5G开发主管Serafim Novichkov表示:"有了赛灵思技术,我们无需大幅修改架构,就能让设计满足不同客户的需求。"10这一案例证明了RFSoC在支持多样化5G部署模式方面的独特优势。
LTE网络优化与演进中的应用
虽然RFSoC技术主要面向5G网络设计,但其在现有LTE网络优化和演进中也展现出显著价值。随着全球运营商持续推进网络现代化进程,RFSoC提供了一条高效、经济的升级路径,帮助实现从4G向5G的平滑过渡27。
LTE网络密度提升是RFSoC的重要应用场景之一。随着移动数据流量持续增长,运营商需要在现有频谱资源下支持更多用户和更高数据速率。RFSoC支持富士通等设备厂商开发高性能、高能效的LTE无线电单元,包括用于频分双工(FDD)和时分双工(TDD)频段的产品2。富士通已在其全频段组合的各种配置中应用AMD RFSoC产品,累计出货超过600,000个无线电单元2。这种大规模部署验证了RFSoC在传统无线网络中的可靠性和经济性。
在有源天线系统(AAS)领域,RFSoC推动了LTE网络架构的重要演进。传统4G网络采用远端射频单元(RRU)通过高损耗同轴电缆与天线连接,存在功耗大、体积庞大的缺点3。RFSoC支持的集成化设计使数字和模拟射频单元能够更靠近天线部署,形成有源天线阵列,显著节省空间、减少电缆损耗和相关功耗,同时改善链路预算39。这种架构演进为后续5G大规模MIMO技术的引入奠定了基础。
RFSoC的多模支持能力特别适合LTE与5G NR的共存部署。AMD表示,其UltraScale RFSoC能够"同时在4G LTE和5G模式下运行"6,这一特性对运营商而言极具价值。通过采用基于RFSoC的无线电设备,运营商可以在同一硬件平台上同时支持4G和5G用户设备,根据网络负载和业务需求动态分配资源,最大化投资回报7。这种灵活的部署方式显著降低了网络演进的风险和成本。
数字前端(DFE)处理是RFSoC提升LTE网络性能的关键所在。即使在4G系统中,DFE也是无线电单元的核心组件,负责射频收发器与基带处理器之间的关键信号处理任务6。RFSoC中硬化的DFE模块(如数字上/下变频、波峰因数降低和数字预失真)可以显著提高功率放大器效率,降低整体系统功耗26。富士通报告显示,使用AMD RFSoC DFE器件能够"以传统FPGA约一半的功耗支持高容量无线电的处理要求"2,这种能效提升对降低运营商电费支出具有重要意义。
在LTE Advanced Pro(4.5G)演进中,RFSoC支持了载波聚合(CA)等高级特性。其宽瞬时带宽能力(高达400MHz)使单个无线电能够同时处理多个载波,提高频谱利用率和用户数据速率67。这种能力不仅满足了4.5G网络的性能需求,还为向5G过渡做好了技术准备。RFSoC的引脚兼容设计使设备厂商能够开发统一的硬件平台,通过软件配置适应不同地区和运营商的特定需求2,大大缩短了产品上市时间。
网络智能化升级是RFSoC赋能LTE网络的另一重要方面。随着人工智能和机器学习技术在无线网络中的应用日益广泛,RFSoC的可编程特性使其能够支持各种智能算法实现。例如,基于RFSoC的无线电单元可以实时分析信道条件和流量模式,动态优化资源分配和波束成形策略,提升网络性能和用户体验8。这种智能化能力使现有LTE网络能够更好地适应物联网(IoT)和机器类通信(MTC)等新兴应用场景。
表:RFSoC在LTE网络演进中的关键应用价值
RFSoC技术还为专用LTE网络部署提供了理想解决方案。在工业物联网、智慧城市等场景中,企业和机构往往需要建设专网以满足特定需求。RFSoC的灵活性和可编程性使其能够快速适配不同地区的频谱法规和技术要求,支持定制化网络部署10。俄罗斯Skoltech研究院的经验表明,基于RFSoC的解决方案可以灵活满足不同客户需求,而无需大幅修改硬件架构10,这一特性对专用网络部署尤为重要。
随着全球LTE网络持续演进,RFSoC将继续发挥重要作用,帮助运营商和设备厂商以经济高效的方式应对日益增长的网络需求,同时为5G未来做好准备。其独特的结合了高性能、低功耗和灵活可编程的特性,使其成为连接4G现在与5G未来的关键技术桥梁。
技术优势与性能突破
RFSoC系列产品在5G和LTE无线通信领域展现出多方面的技术优势,这些优势不仅体现在传统的性能指标上,更在于其创新的系统架构和设计理念。通过深入分析这些技术优势,我们可以更好地理解RFSoC为何能够成为无线基础设施领域的重要选择134。
功耗效率的革命性提升是RFSoC最引人注目的优势之一。在无线通信系统中,功耗直接影响运营成本和部署可行性,特别是对于需要大量射频单元的大规模MIMO系统。赛灵思数据显示,与传统分立式方案相比,RFSoC在典型4发4收(4Tx/4Rx)配置中可降低40%的功耗,在8Tx/8Rx系统中功耗降低可达50%3。这种显著的能效提升主要来自三个方面:消除了分立数据转换器与FPGA之间的高功耗JESD204B接口;先进的16nm FinFET工艺带来的模拟电路效率提升;以及硬化数字前端模块的优化设计14。富士通的实际应用案例证实,使用AMD Zynq RFSoC DFE器件能够"以传统FPGA约一半的功耗支持高容量无线电的处理要求"2,这对降低运营商电费支出具有重要意义。
封装尺寸的大幅缩减是RFSoC另一项关键突破。传统方案中,高性能RF ADC或DAC每通道占位面积可高达15x15mm,而RFSoC通过高度集成消除了这些分立器件3。实际测量表明,4Tx/4Rx无线电架构中的面积节省约50%,对于更大的8Tx/8Rx系统,面积节省可达75%以上3。考虑到5G大规模MIMO系统可能需要128Tx/128Rx甚至更多通道,这种尺寸缩减变得极为关键。紧凑的设计使得射频单元能够直接集成到天线阵列中,形成高密度的有源天线系统,这对于城市环境中空间受限的部署场景尤为重要19。
RFSoC的直接RF采样技术代表了数据转换器设计的重大进步。传统无线系统通常采用中频(IF)或零中频(Zero-IF)采样架构,需要复杂的模拟下变频电路,包括混频器、高质量振荡器等组件3。RFSoC的直接RF采样技术能够在数字域完成信号下变频和滤波,大大简化了模拟设计,提高了系统的灵活性和可配置性16。这一技术配合高性能数据转换器(12位ADC支持4GSPS,14位DAC支持6.4GSPS),使RFSoC能够直接处理高频段的RF信号,为毫米波通信和宽带应用提供了理想解决方案14。
设计周期的大幅缩短是RFSoC带来的另一项重要优势。传统分立式方案中,设计人员需要处理高速串行接口(JESD204B)的信号完整性挑战,这往往需要复杂的PCB设计和冗长的调试过程3。RFSoC通过芯片内集成消除了这些接口,显著简化了系统设计。同时,其全可编程架构使设计人员能够通过软件配置快速适应不同的标准和需求变化,大大加快了产品上市速度19。EJL无线研究公司总裁Earl Lum评价道:"赛灵思的RFSoC解决方案是RRU/大规模MIMO有源天线阵列市场的规则颠覆者(Game Changer)"
