摘要:针对传统软件无线电(SDR)平台的通用性差、面积大、离散化等问题,提出了使用Kintex7 FPGA与双通道射频收发器AD9371搭建一种通用且具有航天应用潜质的SDR平台。本平台与传统平台相比具有较高的适配性,使用嵌入在FPGA 中的MicroBlaze、NiosI等软核处理器,通过C语言即可完成相关参数的配置,极大提高了平台对软件和操作系统的兼容性。同时严格遵守 PCB 设计规则,使平台性能达到最优。通过增益数据对比分析,证明本平台在功耗没有提升的情况下,发射功率明显优于官方评估板,同时极大地提高了工作效率,在无人机、电子战和军用通信等方面都有巨大的应用前景。

关键词:SDR:Kintex7FPGA;AD9371;JESD204B;MicroBlaze

Design and Implementation of a Universal SDR Platform
ZHANG Ren-liang'2*,ZHOU Chang-yi', HU Wan-ru' 2, AN Jun-she'
(1.National Space Science Center, Chinese Academy of Sciences, Beijing 100190,China;
2.School of Computer Science and Technology, University of Chinese Academy of Sciences, Beijing 101408,China)
Abstract: Aiming at the problems of poor universality, large area and discretization of traditional software-defined radio(SDR)platform, a universal SDR platform with aerospace application potential is proposed by using Kintex7 FPGA and dual channel RF transceiver AD9371.Compared with the traditional platform, this platform has higher adaptability. Using MicroBlaze, NiosI and other soft core processors embedded in FPGA, the configuration of relevant parameters can be completed throughC language, which greatly improves the compatibility to software and operating system of the platform. At the same time, it strictly abides byPCB design rules, so
that the platform performance is optimized. Through the comparative analysis of gain data, it is proved that the transmission power of this platform is obviously better than that of the official evaluation board without increasing power consumption, and the work efficiency is greatly improved. It has great application prospect in UAV,electronic warfare and militarycommunication.
Key words:SDR;Kintex7FPGA; AD9371; JESD204B;MicroBlaze

    软件无线电（Software-Defined Radio,SDR）具有结构开放、软件可编程、硬件可重构和支持多种频段等特点，在现代通信系统中占据着重要的地位，无论在军事［１］ 、微小型卫星［２］ ，还是在商业通信［３］ 中都有很大的影响力。
    SDR主要特点是通用化、标准化、模块化和对频段的广泛覆盖性。硬件系统本身支持的频段或者通过扩频再结合软件配置，基本可以满足多种通信场景中应用的需求。
    随着国外各种先进技术应用于SDR平台，目前基本实现了3个目标:①高度集成化;② 模块化;③ 面积最小化。AD93714]是最具代表性的一款集成电路(Integrated Circuit,IC),内部提供可靠的链接,包含了20多个高性能分立式无线电元件,极大减小了芯片面积,纯die(芯片)仅为7.8 mm x8.2 mm。NI公司的USRP(Universal Software Radio Peripheral,通用软件无线电外设)[5]是模块化的代表,其封装为一个黑盒子，用户连接外部设备再配合上位机即可使用。国内主流的 SDR平台实现方法有两种:①依赖于离散元件的组合[6];②采用国外的模块化方案,例如使用AD9361”、AD9364等一体化射频芯片和 Radio420s射频板[8]等搭建平台。
    本文提出一种较为先进的SDR平台,其目的是使用SDR方式,灵活地改变通信的参数,适用于多种应用场景,例如作为地检测试应答机与无人机、直升机进行通信,通过软件可以直接设置相关参数,极大地提高了配置的灵活性,扩大了应用范围。

1 硬件设计方案
    Kintex7 嵌入了 MicroBlaze软核,可以对AD9371进行配置,收到的RX信号解调为基带信号,经过ADC转换和滤波后送入JESD204B接口,发出的信号通过JESD204B 接口送出,再经过滤波及DAC转换和混频后输出到 TX接口。完成这些操作需要一个硬件平台,所以笔者主要介绍整体硬件设计方案,并对选用AD9371 和 Kintex7来搭建平台的原因做出阐述。
1.1 AD9371 外围芯片概述
    AD9371 的电源供电使用四通道高性能降压DC-DC 调节器 ADP5054。使用14路LVDS/HSTL输出的JESD204B 时钟发生器AD9528产生AD9371 和Kintex7之间的同步时钟来同步高速数据总线JESD204B。AD9371 是一款高度集成的宽带RF收发器,提供2 个发射器(Tx)、2个接收器(Rx)、2个观测接收器(ORx)、三通道嗅探接收器(SnRx),集成了频率合成器和数字信号处理功能。

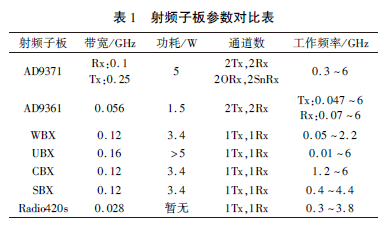

    射频子板参数对比如表1所示。由表1可知，AD9371 无论是在工作频率、带宽还是在通道数量上都具有明显优势,采用JESD204B串行接口[9]作为数据传输通道,最高数据率可达6144 Mbit/s。其他平台皆采用 LVDS或其他并行接口进行数据传输,最高速率仅为1.0 Gbit/s。虽然其功耗在表1所列的其他平台中处于劣势,但在性能上处于第一位置。参考AD9371功能框图可知[10],其中SnRx和ORx共享ADC 和数字处理器。4个高速的串行接口用于发射链路,4个串行链路被Rx、ORx和SnRx通道所共享。

1.2 Kintex7 外围芯片概述
    Kintex7 的外围芯片包括:4收4发的 RS422 接口、4收4发的 LVDS 高速接口、1片W5300 网口芯片。其中,RS422 和LVDS 接口使用J14-26连接器,网口使用RJ45连接器;外接1片DDR2芯片作为存储器的扩展;外接配置Flash用于存储调制解调、JESD204B接口协议和MicroBlaze 代码;1片 128 Gbit 的 NANDFlash 用于存储大量数据。

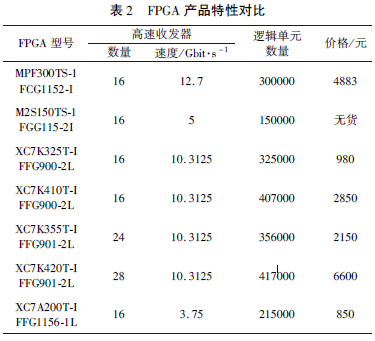

    表2为对 Microsemi和Xilinx公司几款 FPGA的逻辑单元、收发器数量(速率)价格等方面的比对,依据性价比最终选择了XC7K410T,其在容量、速度、逻辑单元数量、价格方面都处于优势地位,对于本平台来说比较适合。

1.3整体硬件原理框图

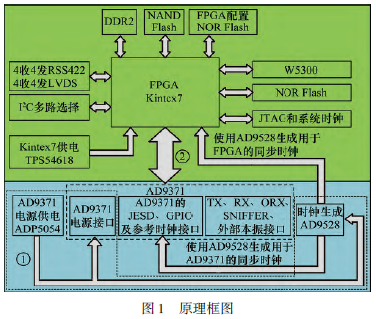

    原理框图如图1所示。原理分为两个部分,其中绿色底图为Kintex7 外围连接;浅蓝色底图为AD9371外围连接;中间使用箭头②表示 Kintex7 和 AD9371的信号连接。

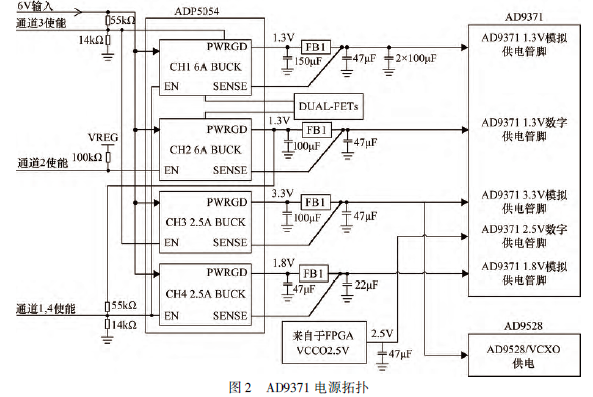

    箭头①为AD9371的电源拓扑,采用ADI公司的ADP5054 四通道BUCK作为供电芯片,AD9371 电源拓扑如图2所示,模拟供电使用通道1、3、4,数字供电使用通道2以及FPGA 输入的2.5V电源。

    通过控制使能信号,使AD9371的上电顺序为先数字1.3V供电,再模拟1.3V和1.8V供电,模拟3.3V可以任意时间上电。

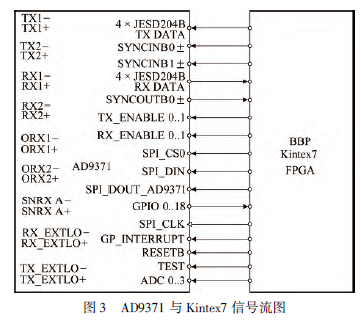

    图3为AD9371与Kintex7之间的信号流及射频接口,SPI配置信号和高速串行数据总线JESD204B是AD9371 与 FPGA之间的主要连接信号。其他需要重点注意的信号主要有:同步辅助、复位、测试和 GPIO信号。

2 PCB设计注意事项
    遵守AD9371 的 PCB 设计规则是该硬件系统成功的重要前提,下列四点对于提升硬件性能具有重要意义。
①叠层和阻抗匹配。
②布局时模拟部分和数字部分分开。
③需要根据优先级布线,先布高优先级的信号线,再布低优先级的信号线。
④各RF射频信号中引入隔离结构,以达到通道之间的隔离度要求。
2.1 叠层和阻抗匹配
    PCB 板为 14 层盲埋孔混压板,顶层和底层使用Rogers 基材降低高频损耗。Rogers基材下的层2和层13 为 GND 层,作为RF传输线的参考平面,以保证信号的完整性。为了实现电源通道之间的良好隔离,层3 和层 12用于电源域的布线。高速串行接口JESD204B在层5和层10布线,以达到 RF信号和高速数字信号良好隔离的目的。余下的低速数字控制信号布在层7和层8。
    为了在不改变现有叠层的情况下增加线宽,对RF信号走线使用单独的阻焊开窗模型。

2.2 布局原则

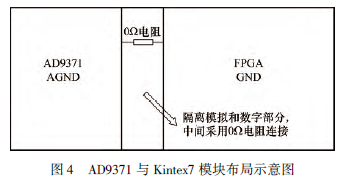

    AD9371 模块(模拟电路)和 Kintex7模块(数字电路)是本硬件电路设计的两个主要组成部分。AD9371和 Kintex7 模块布局如图4所示,为了减少两个模块之间的信号和回流干扰,将AD9371模块摆放在左边，Kintex7 模块摆放在右边。另外,将AD9371 模块的地命名为 AGND,Kintex7模块的地命名为 GND,铺地阶段AGND 和GND 单独铺地,中间使用0Ω电阻或铜皮连接,极大地减少了二者之间的回流干扰。需要注意AD9371 模块表层与内层铺地需要保持一致。

2.3 布线优先级
    为了保证AD9371的关键信号可以在PCB 设计阶段就获得足够的设计优化空间,第一优先级是RF和JESD204B 信号,二者需要最早布线。第二优先级是电源信号,最低优先级的是低速数字信号。需要严格按照布线优先级的顺序布线,以达到不干扰关键元件的布局和布线的目的。
2.3.1 第一优先级 RF 线设计规则

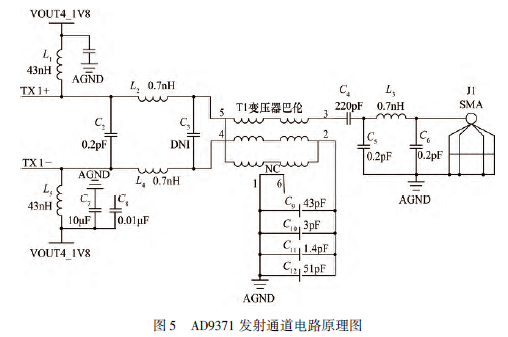

    以RF发射通道1举例介绍其设计规则,图5为AD9371发射通道的电路原理图。
    由于本设计的巴伦没有提供直流中心引线,所以将绕线式电感(Chokes)连接在VOUT4_1V8和Tx输出之间,以满足 Tx输出所需要的200mA电流。图5中的L、L3为绕线式电感;C,为Tx电源的储能电容器。当改变衰减值的时候,为了有效减少静态电流要通过1.8V的电源域向巴伦直流供电。在进行PCB设计时候,必须将发射通道1和通道2的1.8V供电路径做好隔离,且不允许使用铜皮连接绕线式电感,只允许使用引线直连["]。

2.3.2 第一优先级JESD204B线设计规则
    要求在开始PCB设计时候就布JESD204B 信号。为了减少JESD204B信号走线插损,要求AD9371尽可能靠近 Kintex7 放置,使走线长度尽可能短,保证直接芯片间互联。层5布JESD204B发射信号,层10布JESD204B 接收信号,信号线上层、下层使用完整的GND 平面作为参考。JESD204B走线严格控制为100x(1±10%)Ω的到地阻抗,要求差分对共面、松耦合和线宽最大。
    为了保持阻抗的连续性,线宽必须尽可能接近Pin/Ball 的宽度,1 oz(1 oz =35μm)铜皮厚度,线宽至少为8 mil(1 mil =0.0254 mm),走线的参考地面不能跨分割或中断。连接器和无源元件的焊盘尺寸与JESD204B 的线宽尽可能接近,以避免由于阻抗不连续导致的信号反射串扰等问题。

2.3.3 第二优先级电源线设计规则

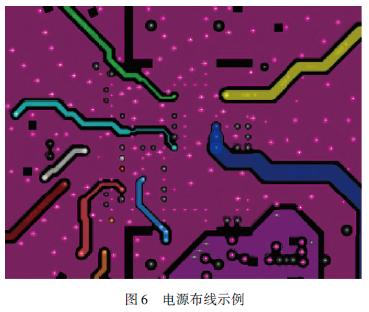

    电源供应品质直接影响整个系统性能,但遵循下面的布线要求,就可以保证各个模拟电源域之间具有良好的隔离度。为了保证每条电源布线都被地面包围,电源布线应遵循星状布线法,数字和模拟电源 Ball都通过磁珠电阻的隔离后单独布线来完成供电。图6为电源布线示例,显示了在层12上的电源布线结构,每条电源线之间通过包地和接地过孔来隔离。

    电源引脚要求放置0.1μF或(0.1+10)μF 旁路电容,对于数字供电和JESD204B供电还需要加人100μF滤波电容以减少低频干扰。通过铁氧体磁珠 FB(Ferrite Bead)供电时,需注意FB、旁路电容应尽可能靠近 Ball 放置,FB 必须通过引线连到储能电容器,每个 Ball 的FB应隔开放置以确保它们的电场互不影响。
2.4 AD9371 信号隔离规则
    为了确保收发器满足AD9371数据手册中的通道隔离要求,本平台需要满足以下的隔离指标要求。分为 RF 隔离和JESD204B隔离,二者隔离距离计算方法一致,前者计算的是隔离方口的距离,而后者是包地过孔距离,这里仅介绍RF隔离设计规则。
2.4.1 隔离结构
AD9371Datasheet中隔离参数要求如下。
①在6 GHz时,Tx to Tx不少于80 dB。
②在6 GHz 时,Txto Rx不少于80 dB。
③ 在6 GHz 时,RxtoRx不少于60 dB。
④在6 GHz时,ORxto ORx不少于60 dB。

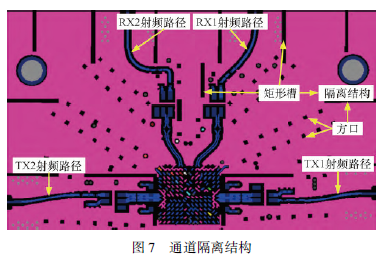

    为了实现这些目标,引入了两种隔离结构。隔离结构由矩形槽和方口组合构成,图7展示了在本设计中所用的隔离结构。采用矩形槽主要是为了快速加大隔离区域,且PCB设计效率较高,但如果都采用矩形槽设计,就会导致其他低速和电源信号没有布线空间。方口虽然设计起来比较麻烦,但方口之间还可以进行信号布线,且不会使隔离度恶化。

    使用方口、矩形槽时,需要就近放置地过孔,可以参考图8绿色箭头所指的放置方法,方口至少需要一个,矩形槽需要在周围放置多个。过孔应是通孔,过孔的作用是就近引导返回电流到靠近方口或矩形槽的地层。

2.4.2 隔离距离计算

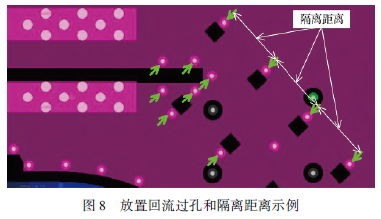

    设计 PCB图纸时,方口之间的间距应不超过最高频率波长的1/10,如图8中的白色箭头所示的隔离距离。波长可以使用式(1)来计算。

式中:8、为隔离材料的介电常数;f为RF 频率,一般取最大值;λ为 RF信号波长。
    AD9371 最大的 RF信号的频率是6GHz。对于Rogers 4350B 板材,ε,为3.5。由式(1)可计算出λ为26.73 mm,即最小的波长为26.73 mm。
    为了满足 1/10波长的规则,方口的间距必须小于等于2.673 mm。
3 SDR 平台硬件测试

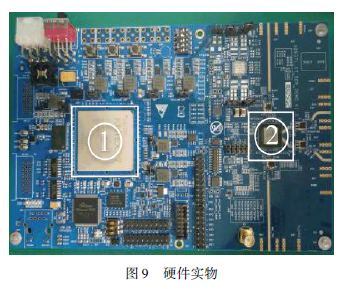

    平台硬件实物如图9所示,标号①为 FPGA IC,标号②为 AD9371IC,整板布局紧凑,测试也证明了此种布局分开的方法是正确的,板子性能良好,解决了模拟与数字相互干扰的问题。
    目前 AD9371数据发射有两种方法,一种为DMA模式,另外一种为 DDS 模式。

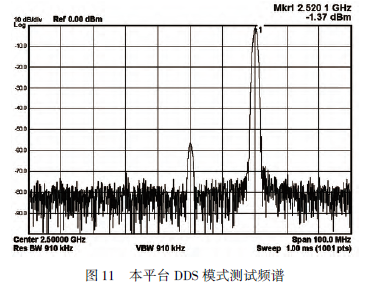

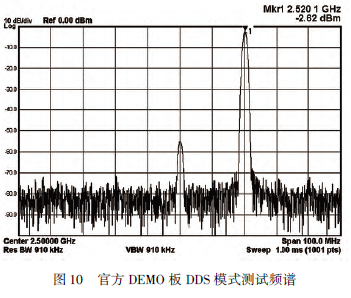

    测试数据为2.5 GHz载波+20 MHz正弦波,采用DDS 模式。图10为官方DEMO 板对应的增益,为-2.62 dBm;图11为本平台对应的增益,为-1.37dBm。频谱仪参考电平设为0dBm,频宽设置为100MHz,测试代码增益设置相同,衰减系数设为0,通过对比大量频谱仪增益数据,可以看出其明显比官方DEMO 板提升了1~2 dB的增益。

4 SDR 平台软件设计

    本平台直接在MicroBlaze中跑C语言代码,过程如下[12]:ADI提供TES(Transceiver Evaluation Software)软件,此软件最大的优势在于集成了所有AD9371 可以配置的寄存器,将设置好的采样、载波频率、模式、滤波器等参数直接转换为C语言代码,再配合ADI专用于配置AD9371的API接口代码,将这些代码整合到一起,使用Vivado 最终生成MCS 文件,将其载入到配置Flash 中。当硬件上电时,逻辑代码将按照其存储的地址空间顺序载入到FPGA 的 SRAM中,完成MicroBlaze软核处理器的初始化,再读取配置Flash 中的C语言代码,配置好AD9371。

4.1 Verilog代码框架

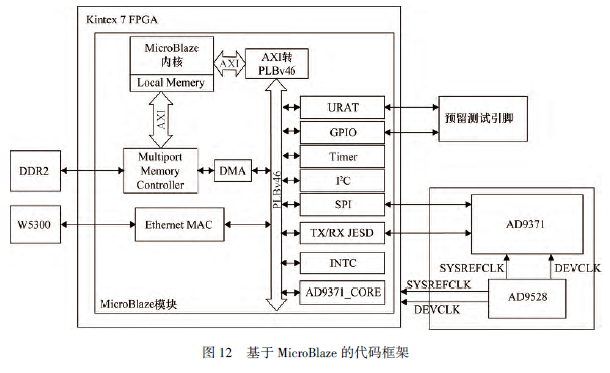

    Verilog 代码框架如图12 所示,这里只给出部分重要的代码模块。MicroBlaze软核通过AXI 总线转PLBv46 总线连接低速IP模块,SPI用于配置AD9371的相关寄存器,串口用于打印AD9371配置流程信息，JESD204B TX/RX用于连接AD9371数据通道。其余的 IC、INTC 和 GPIO 为拓展接口。

    数据发射的两种模式如下。

① DMA 模式下,在MicroBlaze初始化完毕后,将事先存储在Flash中的正弦波矩阵送入DDR2 暂存,随后由 DMA 接口直接送入AD9371数字接口,再经过DAC 采样送人到混频器中加入载波,最终送到发射通道。
② DDS 模式下,MicroBlaze直接通过配置AD9371_CORE IP 生成不同相位和不同频率的通道波形。
4.2 MicroBlaze 总线连接

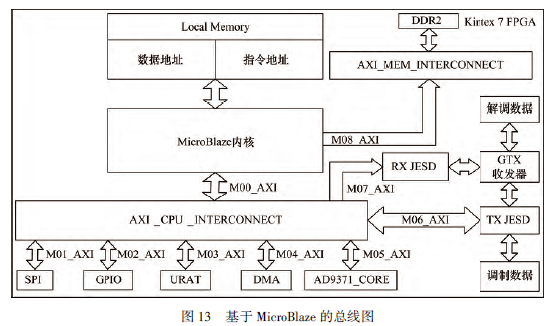

    图13 为MicroBlaze软核的部分总线连接图,其中AXI_CPU_INTERCONNECT 模块为AXI转PLBv46模块,用于连接外设模块。M00_AXI~M08_AXI为主总线。其中,MO6_AXI和M07_AXI直接连接JESD204BRX和TX IP,二者共同连接到JESD204B PHY IP 即实际物理接口IP,这个IP直接与硬件引脚对应。调制数据和解调数据为拓展代码。

5 结论
    经测试,本平台系统性能良好,增益比官方 DEMO板提高了1~2 dB,且总体功耗没有增加,维持在5W左右。
    对比NI和 ADI的平台,目前ADI 的 AD9371一体化射频芯片解决方案虽然牺牲了功耗,但在芯片面积、适配性和性能上占有绝对优势。
    本平台的意义在于降低传统离散化硬件设计的复杂度,实现面积最优化。嵌人MicroBlaze软核处理器,通过修改C语言代码即可修改AD9371的配置参数，无须修改 FPGA 逻辑代码,有效简化了配置流程,极大地提升了应用到多种工作场景的效率。所提出的SDR平台具有商用价值,可以根据需求灵活、快速地适配不同场景,甚至可以更换处理器软核(如选择 Ni-osI[13]、龙芯[14]等),通过提升处理器的速度,也间接提升了平台的事务处理性能。
    虽然一款通用的SDR平台可以应用于多种场景，但还是有以下劣势:
①使用受到功率、稳定性、成本和半导体技术的限制。
②对于特定波形的处理必然增加复杂度和成本。

无法实现很高的频率,对于更高的频率(如12GHz),目前只能离散化,集成化无法实现。

    当然集成化的方案目前在航天领域还无法应用，离散化的方案稳定性更高一些。虽然本平台具有航天应用潜质,但由于航天环境比较复杂,最终能否适应，还需要在可靠性和稳定性方面继续做深人研究。
