安 明，竺小松 （国防科技大学，安徽 合肥 ２３００３７）

摘要：应用正交频分复用调制（ＯＦＤＭ），基于 ＧＮＵ Ｒａｄｉｏ软件无线电平台开发噪声干扰系统，根据目标信号的频谱 特征，可采用 ＯＦＤＭ 对噪声干扰信号频谱进行灵活控制，产生具有多个不同带宽的干扰信号。同 时，基 于 ＧＮＵ Ｒａｄｉｏ软件平台与通用软件无线电外设，开发信号处理模块及噪声干扰系统，实现传统硬件信号处理功能，从而使得 信号产生更灵活高效，降低了系统对硬件的依赖性，有利于提高系统的适应性。

关键词：正交频分复用；软件无线电；ＧＮＵ Ｒａｄｉｏ；噪声干扰

０ 引 言

    随着电子信息技术在各个领域的广泛应用与快 速发展，电子信息领域的对抗愈加激烈，传统电子对 抗面临更多挑战。在复杂电磁环境条件下，信号频 率范围更宽，通 信 样 式 更 为 复 杂，通信手段更为灵 活［１］；而传统噪声干扰主要是以单载波调制为主，例 如包括噪声调幅干扰、噪声调频干扰、噪声调相干扰 等，通常功耗大，效率低，灵活性差，频率稳定度差， 影响干扰效果。因此，具有宽带、多目标干扰的灵活 便捷干扰成为研究的热点［２］。

    本文通过采用正交频分复用调制，根据目标信 号的频谱特征对干扰信号的频带进行控制，产生具 有相应功率谱的干扰信号，实现多目标干扰；同时， 基于 ＧＮＵ Ｒａｄｉｏ软件无线电平台开发信号处理模 块及噪声干扰系统，结合通用硬件外设，替代传统硬 件电路的信号处理部分，提高了系统的通用性和灵 活性。

１ ＧＮＵ Ｒａｄｉｏ软件无线电平台

    软件无线电（ＳＤＲ）是一种多频段 无 线 电，由 天 线、射频前端、模数／数模转换模块等构成，可以满足 多种不 同 的 空 中 接 口 和 协 议，具 有 灵 活 性 和 开 放 性［３］。软件无线电通过软件与硬件相结合的 方 式，实现根据不同用户需求、通信协议甚至某个算法来 对通用硬件平台和搭载的开源软件进行相应的编程 配置，从而实现相应的功能［４］。软件无线电提 供 了 能够满足多模式、多频段、多功能的无线通信解决方 案［５］，用软件编程对通用硬件平台的可重新配置实 现传统硬件电路的功能，所以软件无线电开发不只 是电路设计，更多地是对搭载到通用硬件平台的软 件开发与设计，从而降低对硬件资源的依赖，具有灵 活性。同时，软件无线电支持模块化设计，通过对搭 载的开源软件包提供信号处理模块进行不同组合配 置，能够实现不同无线电业务需求（包括频段、调制 方式等等），具有开放性［６］。

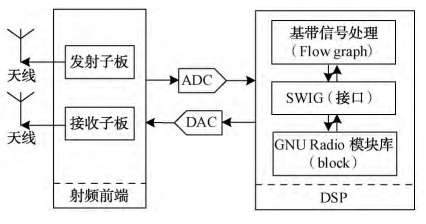

    软件无线电系统主要包括３个部分：基于天线、 收发子板等的射 频 前 端 模 块、数 模／模 数（ＡＤ／ＤＡ） 转换模块以及基于通用处理器的数字信号处理模块 （ＤＳＰ），如图１所示。其中，射频前端模块主要用来 完成射频 信 号 的 接 收 与 发 送；ＡＤ／ＤＡ 转换 模 块 作 为联系模拟信号与数字信号的纽带，用来连接射频 前端模块和数 字 信 号 处 理 模 块；最 后 是 ＤＳＰ 模块， 主要用于实现基带信号的调制／解调以及编码／解码 等等。

图１ ＧＮＵ Ｒａｄｉｏ软件无线电架构

ＧＮＵ Ｒａｄｉｏ是常见软件无线电平台之一，是由 麻省理工学院（ＭＩＴ）开发的一个开源软件开发工具 包，能够提供丰富的信号处理模块，使用通用软件无 线电外围设 备（ＵＳＲＰ），基于射频硬件及通用处理 器开发相应功能［７］。它既能应用于创建软件无线电 平台，也可以用于仿真环境中。ＧＮＵ Ｒａｄｉｏ支持多 种多样的信号处理，利用不同信号处理模块的组合 创建应用程序并通过硬件设备发送或接收数据，实 现不同的信 号 处 理 功 能。ＧＮＵ Ｒａｄｉｏ具有 丰 富 的 元件库，同时它也能支持这些元件相互连接，将数据 从一个模块传递到另一个模块，支持流图式设计，从 而有利于 软 件 部 分 开 发。如果需要特定功能的模 块，也支持扩展 ＧＮＵ Ｒａｄｉｏ元件库，创建并添加所 需功能的模块。ＧＮＵＲａｄｉｏ应用程序主要使用Ｐｙｔｈｏｎ编程语言编写，一些复杂的信号处理也可以使 用 Ｃ ＋＋语言来实现。基于以上特点，ＧＮＵ Ｒａｄｉｏ 软件无线电平台得到广泛应用。

２ 基于 正 交 频 分 复 用（ＯＦＤＭ）的噪 声干扰系统

２．１ ＯＦＤＭ 基本原理

ＯＦＤＭ 是一种多载波数字调制方式，其原理如 图２所示通过串并转换将输入的串行数据流调制到 Ｎ 个并行的子载波发射，从而使子载波的符号周期 增大，有利 于 抗 多 径 延 时［８］。设 ＯＦＤＭ 系统 有 Ｎ 个并行的子 信 道，符 号 持 续 周 期 为 Ｔ，子信 道 的 待 传输数据为Ａｉ（ｉ＝０，１，…，Ｎ －１），第０个子载波 频率为ｆｃ，第ｉ个子载波频率为，则 ＯＦＤＭ 符号可表示为：

    通常采用离散傅里叶变换来实现 ＯＦＤＭ 调制， 设 Ｘｋ（ｋ＝０，２，…，Ｎ －１）表示待传输信号，经过逆 向傅里叶变换后则得到信号序列ｘｎ，其中ｘｎ 与Ｘｋ 满足：

    因此，ＯＦＤＭ 调制可采用离散傅里叶逆变换 （ＩＤＦＴ）实现，将待发送数据 Ｘｋ 分别映射到对应的 子载波作为频域数 据，经 过ＩＤＦＴ 运算 后 即 得 到 时 域信号ｘｎ。 在应用过程中，也可以采用ＩＦＦＴ 运算 来实现，从而有效降低算法复杂度。

    ＯＦＤＭ 子载波间是相互正交的，一 个 ＯＦＤＭ 符号的周期是每个子载波周期的整数倍，且相邻子 载波之间相差１个周期，即：

    所以，在每个子载波上可以根据不同背景环境 对子信道采用相应的调制方式或控制［９］。利用这一 特点，可在侦察目标的频谱特征后，通过对干扰信号 子信道的幅度控制，产生相应频带范围和功率的干 扰信号，从而灵活控制干扰信号功率谱。

２．２ 基于 ＧＮＵ Ｒａｄｉｏ的噪声干扰设计

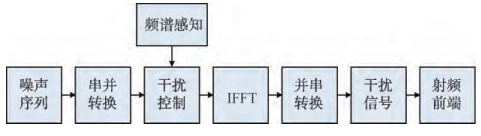

    噪声干扰信号产生原理如图３所示，首先根据 频谱感知侦察周围电磁环境信息，并根据侦察得到 的情报选择噪声序列，在串并转换后通过频谱干扰 控制模块设置产生对应的干扰信号频谱控制参数， 在经过快速傅里叶 逆 变 换（ＩＦＦＴ）模块 以 及 并 串 转 换后即得到具有特定频谱的时域干扰信号。

图３ 噪声干扰系统原理

    首先，进行系统控制部分设计。系统控 制 主 要 分４个部分：系统参数配置、噪声类型选择、干扰信 号配置类型、噪声序列及干扰频谱显示。首先是系 统参数配置，可设置子载波个数，选择干扰信号配置 类型以及 ＵＳＲＰ终端射频中心频率；其次是噪声序 列类型选择，包 括 均 匀 噪 声、高斯噪声以及混沌噪 声；第三部分是干扰信号配置类型，包括音频干扰以 及部分频带干扰（多音干扰即使用单个或多个正弦 波的干扰信号，当使用单个正弦波时即为单音干扰， 相对地使用多个正弦波时则为多音干扰。在音频干 扰模式下，可根据目标信号频谱特征选择相应的一 个或多个相应的子信道映射噪声序列，从而产生相 应的干扰信号；部分频带干扰将频带划分为一个或 多个子频带，从而使得干扰能量更为集中，提高干扰 效果，在部分频带干扰模式下，可分别设置多个具有 不同带宽的干扰频带）；最后是显示部分，实时显示 当前输出的时域噪声干扰信号及其频谱，从而可根 据目标信号的频谱特征对干扰信号作相应调整。

    根据系统设计，在 ＧＮＵＲａｄｉｏ开发平台中开发 噪声干扰信号产生系统。系统信号处理模块的基带 信号处理在 ＧＮＵ Ｒａｄｉｏ软件平台完成，主要包括３ 个方面，即流图、信号处理模块以及作为流图与信号 处理模块间 接 口 的 ＳＷＩＧ（Ｓｉｍｐｌｉｆｉｅｄ Ｗｒａｐｐｅｒａｎｄ ＩｎｔｅｒｆａｃｅＧｅｎｅｒａｔｏｒ）。ＧＮＵ Ｒａｄｉｏ 软 件 平 台 主 要 基于 Ｐｙｔｈｏｎ语言和 Ｃ＋＋语言编程实现，其中 Ｃ＋＋编程执行效率较高，主要用于底层的 ＧＮＵ Ｒａｄｉｏ 信号处理模块；Ｐｙｔｈｏｎ编程更为简单且具有面向对 象的特点，用于信号处理模块相互组合连接，得到不 同基带信号处理功能的应用设计。由于信号处理模 块采用 Ｃ＋＋语言编程，而流图采用 Ｐｙｔｈｏｎ语言来 连接信号处理模块，因此需要接口（ＳＷＩＧ）实现 Ｐｙ－ ｔｈｏｎ和 Ｃ＋＋之间的转换。ＧＮＵ Ｒａｄｉｏ软件平台 包含丰富的信号处理模块库，因此可以通过直接调 用这些模块并连接得到流图，最后作为应用程序运 行，实现相应的信号处理功能，这样一定程度上避免 了直接底层 Ｃ＋＋编程细节，提高了开发效率。

    基于 ＧＮＵＲａｄｉｏ平台开发混沌噪声产生模块， 并安装到 ＧＮＵ Ｒａｄｉｏ信号处理库。混沌现象介于 确定与随机关系之间，是客观存在的一种重要的形 式，看似没有规则的非周期的运动现象，但对初始条 件很敏感，微小的变化也会产生无法确定的结果，具 有很强的复杂性和奇异性，因而相对其他伪随机序 列得到了更多关注［１０－１１］。本文采用 Ｌｏｇｉｓｔｉｃ混沌模 型产生 混 沌 序 列，其 方 程 为 ｘｎ＋１ ＝μ·ｘｎ ·（１－ ｘｎ），取初 值 ｘ０ 为 ０．２２，μ 取值 为 ４。第 １ 步，在 Ｌｉｎｕｘ系统 下，利 用 ｇｒ＿ｍｏｄｔｏｏｌｎｅｗｍｏｄ命令 生 成 新 的 模 块 ｇｒ－ｍｙｍｏｄｌｅ，在 新 生 成 的 模 块 ｇｒ－ ｍｙｍｏｄｌｅ中用ｇｒ＿ｍｏｄｔｏｏｌａｄｄ－ｔｓｙｎｃ－ｌｐｙｔｈｏｎ命 令生成新的信号处理模块（ｂｌｏｃｋ），－ｔｓｏｕｒｃｅ选择其 类型为ｓｏｕｒｃｅ，－ｌｐｙｔｈｏｎ编程 语 言 为 Ｐｙｔｈｏｎ，并设 置模块属性（初始值，模块名等）；第２步，在新建模 块中用 Ｐｙｔｈｏｎ编程，通过 Ｌｏｇｉｓｔｉｃ混沌模型产生混 沌序列，由ｏｕｔｐｕｔｉｔｅｍｓ［０］端口输出；第３步，修改 ｘｍｌ文件，设置模块输出以及参量属性，执行“ｍａｋｅ ｉｎｓｔａｌｌ”命令安装模块。

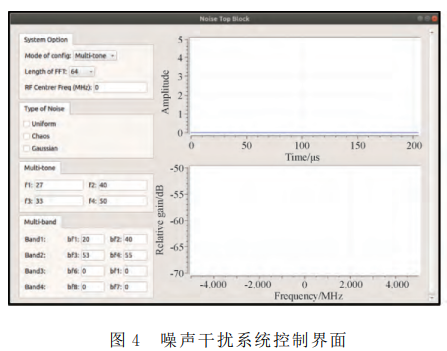

    最后，基于 ＧＮＵＲａｄｉｏ平台实现干扰系统。采 用随机序 列 模 块 Ｒａｎｄｏｍ Ｓｏｕｒｃｅ及混 沌 噪 声 模 块 作 为 信 源 输 入，经 过 子 载 波 映 射 模 块 （ＯＦＤＭ ＣａｒｒｉｅｒＡｌｌｏｃａｔｏｒ）分配 到 各 子 载 波，并 通 过 信 道 控 制模块来控制子信道，产生不同带宽的干扰信号频 谱，然后通过快速傅里叶变换（ＦＦＴ）模块进行ＩＦＦＴ 运算（这 里 ＦＦＴ 模 块 的 Ｆｏｒｗａｒｄ／Ｒｅｖｅｒｓｅ设 置 为 Ｒｅｖｅｒｓｅ，实现ＩＦＦＴ 功能），同时增加 ＱＴ 模块来显 示输入的噪声序列以及输出干扰信号的频谱，最后 通过 ＵＳＲＰＳｉｎｋ模块由硬件平台进行输出，系统界 面如图４所示。

３ 系统测试

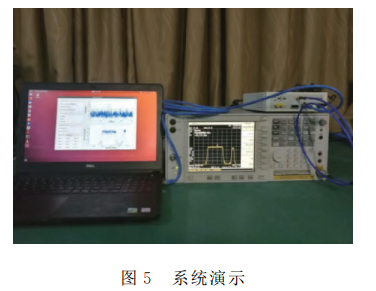

    将 ＰＣ 端通过网线与硬件前端 ＵＳＲＰ连接，从而将 ＧＮＵ Ｒａｄｉｏ平台产生的基带噪声干扰传输到 ＵＳＲＰ；同时将 ＵＳＲＰ输出端与频谱分析仪连接，通 过频谱分析 仪 观 察 ＵＳＲＰ 输 出的噪声干扰信号频 谱，如图５所示。运行噪声干扰系统顶层模块，选择 不同的频谱控制参数配置类型并观察相应的噪声干 扰信号频谱。

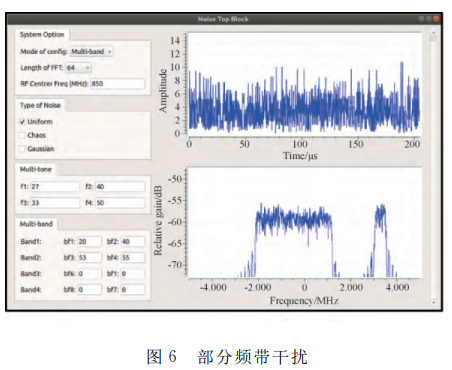

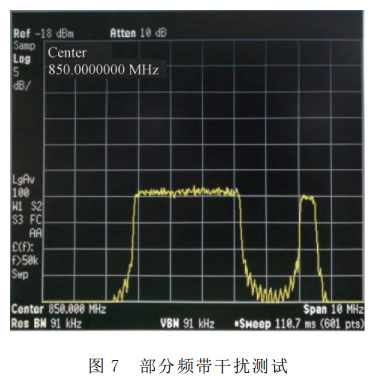

    首先，选择噪声干扰信号配置类型为部分频带 干扰，ＦＦＴ 长度为６４，硬件前端 ＵＳＲＰ中心频率为 ８５０ＭＨｚ，设置信号采样率为１０ ＭＨｚ，则相邻子载 波频率间隔为０．１５６ＭＨｚ，选择２个子频带对应的 子载波编号分别为２０～４０，５３～５５，则对 应 的 频 带 宽度分别 为３．２７６ ＭＨｚ和０．４６８ ＭＨｚ，如图６所 示。图７为通过频谱分析仪测得的部分频带噪声干 扰信号频谱。

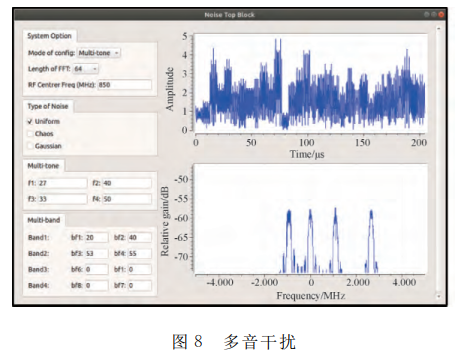

    选择噪声干扰信号配置类型为音频干扰，ＦＦＴ 长度为６４，硬件前端 ＵＳＲＰ中心频率为８５０ ＭＨｚ， 信号采样率为１０ＭＨｚ，选择子载波编号分别为２７， ３３，４０和５０，则对 应 的 频 率 分 别 为８４９．０６２ ＭＨｚ， ８５０．００ＭＨｚ，８５１．０９４ＭＨｚ，８５２．６５６ ＭＨｚ，如图８ 所示。图９为通过频谱分析仪测得的音频噪声干扰 信号频谱。

    通过测试，基 于 ＯＦＤＭ 的 ＧＮＵ Ｒａｄｉｏ噪声 干 扰信号产生系统可通过配置频谱控制参数选择相应 图６ 部分频带干扰 图７ 部分频带干扰测试 图８ 多音干扰 的子载波，实现对噪声干扰信号频谱的灵活控制，能 够产生具有不同带宽的部分频带噪声干扰信号以及 多音干扰信号。

４ 结束语

    本文应用 ＯＦＤＭ 调制方式基于 ＧＮＵＲａｄｉｏ平 台开发了噪声干扰信号产生系统，ＯＦＤＭ 具有频谱 控制灵活的优势，可根据目标信号的频谱特征产生具有不同带宽的干扰信号，从而实现对干扰信号功 率谱的灵活控制。最后，基于 ＧＮＵＲａｄｉｏ软件无线 电平台结合 ＵＳＲＰ开发了噪声干扰信号产生系统， 较传统信号产生方式更为灵活高效，节省了硬件资 源，提高了系统的适应性。

参考文献

［１］ 邹时禧，满欣，魏蛟龙．基 于 ＯＦＤＭ 的宽带混沌干扰信 　　　 号产生技术［Ｊ］．海军工程大学学报，２０１５（１）：９４－９７．

［２］ 凌小峰，臧小 刚，宫 新 保，等．一 种 基 于 ＯＦＤＭ 的宽 带 有源噪声干扰方式［Ｊ］．信息技术，２００９，３３（９）：３３－３６．

 ［３］ ＭＩＴＯＬＡＪ．Ｓｏｆｔｗａｒｅｒａｄｉｏｓ：ｓｕｒｖｅｙ，ｃｒｉｔｉｃａｌｅｖａｌｕａｔｉｏｎ ａｎｄ ｆｕｔｕｒｅ ｄｉｒｅｃｔｉｏｎｓ ［Ｊ］．ＩＥＥＥ Ａｅｒｏｓｐａｃｅ ａｎｄ ＥｌｅｃｔｒｏｎｉｃＳｙｓｔｅｍｓＭａｇｚｉｎｅ，１９９３，８（４）：２５－３６．

［４］ 陶玉柱，胡建旺，崔佩璋．软件无线电技术综述［Ｊ］．通信 技术，２０１１，４４（１）：３７－３９．

［５］ 杨小牛，楼才义，徐建 良．软件无线电技术与应用［Ｍ］． 北京：北京理工大学出版社，２０１０．

 ［６］ 李皓．基于 ＧＮＵ Ｒａｄｉｏ平台的通信演示系统实现［Ｄ］． 西安：西安电子科技大学，２０１４．

［７］ 甘辉．基于 ＧＮＵＲａｄｉｏ与 ＵＳＲＰ平台的 ＯＦＤＭ 系统的 研究［Ｄ］．北京：北京邮电大学，２０１４．

［８］ 周文韬．基于 ＧＮＵ Ｒａｄｉｏ和 ＵＳＲＰ的认知无线 电 系 统 设计与实现［Ｄ］．长沙：湖南大学，２０１７．

［９］ 史治国，洪少华，陈 抗 生．基 于 ＸｉｌｉｎｘＦＰＧＡ 的 ＯＦＤＭ 通信系统基带设计［Ｍ］．杭州：浙江大学出版社，２００９．

［１０］史婕，吴坚，朱卉乔．混沌时间序列及 ＭＡＴＬＡＢ仿真实 现［Ｊ］．滁州学院学报，２０１１，１３（５）：１８－２１．

［１１］王喜风，王可人，冯辉，等．混沌噪声产生器及其 ＦＰＧＡ 实现［Ｊ］．电讯技术，２０１１，５１（４）：２６－３０．
