基于数据融合的ADS-B/ACARS空域监视系统设计

时间:2025-05-31   访问量:1001

    引言

    空域监视系统是民航实施空中交通管制、保障航 空运输安全高效有序运行的核心系统[1]。ADS-B ( Automatic Dependant Surveillance Broadcast,自动广播 相关监视)是依靠GNSS( 全球导航卫星系统) 来确定 空中飞行目标的精确位置及航行参数,是未来空域监 视系统的发展方向。ADS-B信息具有更新速度快的 特点,但不包含飞行计划信息、气象信息、发动机状态 等信息。ACARS( Aircraft Communication Addressing and Reporting System,飞机通信寻址报告系统) 同样作 为空域监视的手段,具有信息丰富的特点,但存在报文 更新比较慢的问题。目前国内外研究雷达与ADS-B 信息融合处理的较多[2-6],尚未将ACARS 与ADS-B 进行融合。将ACARS融合到空域监视中,对有效、全 面地掌握飞机信息有重要意义。

    本文针对ADS-B/ACARS 目前存在的问题,基于数据融合的思想,采用ADS-B/ACARS 进行组合空域 监视。在ADS-B短时间丢点严重、信息不足时,融合 ACARS 数据,确保监视的连续性、丰富性。ADS-B/ ACARS 组合空域监视系统有利于提高监视的时空覆 盖能力,有利于用户掌握当前空域飞机更全面的信息, 能够为民航单位及科研人员提供数据支持。

    1 系统总体设计 ADS-B/ACARS 组合空域监视系统主要从量测融 合与航迹融合的角度进行了设计。对数据预处理,从 飞行目标的具体数据出发, 研究数据之间的相关性从而进行数据的融合。具体包括ADS-B/ACARS数据链 路研究、数据接收、数据预处理、数据匹配算法、监视软 件设计等方面的研究。研究框图如图1所示。


    2 ADS-B/ACARS 数据链路

     2. 1 ADS-B 数据链路

    ADS-B 是空中和场面航空器或车辆的一项监视 技术,它以先进的地空、空空数据链为通信手段,以先 进的导航系统及其他机载设备产生的信息为数据源, 通过对外发送自身的状态参数,并接收其他飞机的广 播信息,达到飞机间的相互感知,进而实现对周边空域 交通状况全面、详细的了解。应用ADS-B 技术,能够 更好地利用空域,降低高度和能见度的限制,提高场面 监测能力,增强航空安全[7]。

    目前ADS-B 数据链技术有三种:1090ES(1 090 MHz Extended Squitter) ,UAT( Universal Access Trans ceiver) ,VDL 4( Very High Frequency Data Link Mode 4) [7]。其中,1090ES 数据链技术是国际民航组织推荐 的应用于商业运输的ADS-B技术。它基于S模式数 据链,能够提供的最大数据带宽为1 Mb/s,可提供航 空器的航班号、ICAO 地址码、位置、高度、速度、航向、 飞行意图等相关丰富的信息。ADS-B监视信息的更 新频率是雷达的4~5倍,成本却是雷达系统的十分之 一,本文主要针对1090ES数据链进行研究。

    通过现有1090ES地面接收机监视航迹,发现由于 接收机误差、数据链误差、系统延时等误差的存在[8], 飞机飞行过程中的航迹异常、丢点现象比较突出,有效 补充丢点信息对空域监视有重要意义。基于此,本文 提出了应用丰富的ACARS数据信息去弥补ADS-B信 息的不足。

    2. 2 ACARS数据链路研究

    ACARS 是通过飞机的甚高频通信系统(VHF) 实 现空地之间的数据和信息的自动传输交换的。我国民 航已从2005 年起,要求100座以上的飞机必须强制安 装并使用ACARS 系统[9]。凭借丰富的数据信息,通 过ACARS系统可以有效实现对航空器远距离位置监 控,便于及早发现飞行冲突,合理调配空中交通流量, 保证在更大范围内规划空中交通流,在保障运输量增 长的同时,减少航班延误[10]。

    虽然ACARS信息丰富,但是ACARS的报文信息 更新比较慢,制约了ACARS在航空中的应用。为此提 出了将其作为空域监视的辅助手段来丰富监视数据的 信息。

    2. 3 两种数据链路比较分析

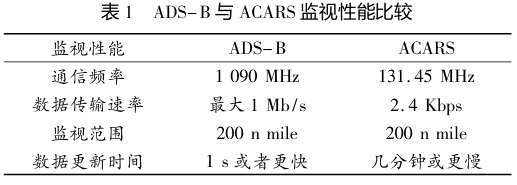

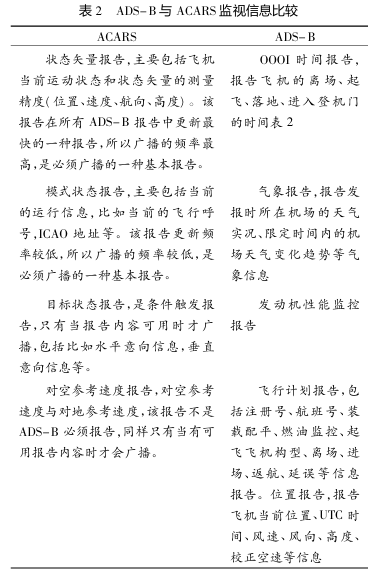

    通过研究两种数据链的特性,总结了ADS-B与ACARS 报文特点,如表1和表2分别列出了两种数据 链路的监视性能比较和监视信息比较。从表1和表2 可以得出ADS-B 信息更新速度快、ACARS信息丰富 的特点。



    3 数据融合方法

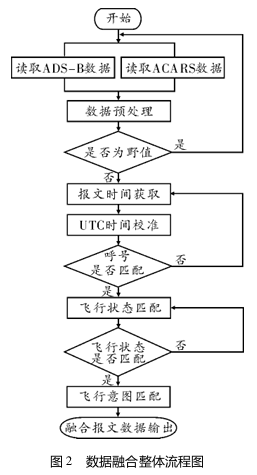

    针对两种数据链路的特点,本文从数据的预处理、 时间校准、数据的关联匹配统一三方面进行了数据融 合。数据融合整体流程图,如图2所示。

    3. 1 数据预处理

    通过数据滤波将采集的数据预处理,可以增加数 据的可信度,提高目标的识别率,最终提高数据融合的 效率。在融合前首先滤波剔除错误点,消除其对后续计算的影响。本文采取FX相关处理常用的野值剔除 算法[11],以测量数据的均值代替真值,求取标准差,按 照正态分布理论如公式(1)所示:



    当误差大于3σ的概率约为0.3%,为小概率事 件。当该小概率时间发生的时候,就认为是野值,并将 其剔除。

    3. 2 时间校准

    时间校准是实现ADS-B/ACARS数据融合的关键 技术之一。因为ADS-B报文中没有UTC时间,只能 靠卫星给ADS-B设备单独授时,而ACARS设备中的 报文信息是含有UTC时间的。将两个数据链路的数 据融合,必须建立在同一时间上,否则融合后数据可用 性不高。基于此,本文从以下步骤对时间提取和校准。

    接收一定数量的数据,将两种数据的UTC时间进 行对比,检测跟踪目标的时间一致性。具体校准方法 如下:

    1) 读取ADS-B设备的UTC时间,当获取成功后, 记录下该时间。

    2) 以上步骤中记录下来的UTC时间为搜索标识, 搜索ACARS设备报文中的UTC时间。当时间落入一 定时间域Δt( Δt≤5 min) 时,认为时间匹配上。

    3. 3 数据关联匹配

    数据关联是ADS-B/ACARS信息融合的关键。在将ADS-B 航迹和ACARS 相关联时,把相关信息( 即 用来判断是否关联的信息)划分为三类:一类是标识信 息,即飞机的呼号信息;另一类是飞机状态信息,包括 飞机的位置、高度、航向和时间信息;第三类是飞机意 向信息,包含飞行计划信息、飞行意图信息。这三类中 标识信息,是数据融合的关键。

    根据ADS-B/ACARS 监视信息的特点,总结发现 ADS-B 信息是通过24 位的ICAO地址来区分每条报 文的,而ACARS是通过飞机注册号来区分报文的。进 行数据匹配,必须进行标识信息的关联。系统从以下 三个方面进行了关联:

    1) 对ADS-B 航迹中某个航迹点的呼号和ACARS 的呼号进行比较,如果两个呼号相同,则判断呼号关 联,否则判断为呼号不相关。由于相关信息还包含状 态和意图信息,此时还无法确定最终的相关性结论。

    2) 呼号关联成功后,分别获取ADS-B和ACARS 的状态信息,主要从经纬度、高度、航向、时间上进行比 较,状态的相关判断由状态相关系数ρ决定,其值由位 置相关系数fph 、时间相关系数fsc 、航向相关系数ffx 共 同设定[1]。

    设相关判断次数为m(m≥n),则fph ,fsc ,ffx 分别定 义为:

    设dn 为航迹点到飞行计划行路段的垂直距离,


    最终,如果呼号相同并且通过上述判断方法确定 状态相关联,则确定该条ADS-B航迹与ACARS报文 相关;如果呼号不同并且通过上述判断方法确定状态 也不相关联,则确定该条ADS-B航迹与ACARS不相关。

     3) 当状态相关成功后,认为两数据链已经关联上,将ADS-B的意图变更的信息,ACARS 的飞行计划信 息、气象信息、OOOI时间信息关联到信息报文中,输出 给用户界面。

     4 软件实现

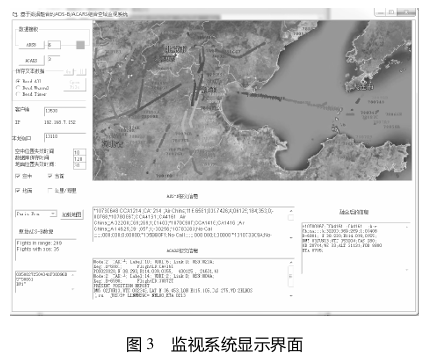

    实时接收天津滨海机场上空的ADS-B/ACARS数 据,采用VB编写程序对软件进行设计。主要包括数 据接收函数的设计、数据融合及分发设计、地图的显示 设计。具体监视系统图如图3所示。


    4. 1 数据接收

    ADS-B 地面站接口采用串口转USB接口模块,设 计波特率为3M来满足数据链信息传输速率。ACARS 地面站接口采用232 串口接口模块,设计波特率为 115 200 来满足数据链路。利用VB 调用系统串口控 件MSComm,编写串口事件消息处理函数,实现大数据 量的接收。

    4. 2 数据融合及分发

    采用3节中的数据融合方法,编写数据野值剔除 函数、时间校准函数、呼号关联函数、状态关联函数,实 现数据融合。为达到数据共享的目的,调用Winsock 控件,采用UDP定点广播的方式,为数据用户提供服务。

     4. 3 地图显示

    为能够直观显示空域监视状况,利用VB自带的 PictureBox 加载天津上空的google 地图,采用不同的颜 色代表不同飞机的航迹,用飞机的24位ICAO地址码 标识每一条航迹

    5 结束语

    空域监视技术是保障飞行安全、提高空管运行效 率的关键,是空中交通管制系统的核心。国内外对雷 达与ADS-B数据融合研究的较多,将ACARS数据融 合到监视系统中的较少。为了提高监视系统信息的丰 富性、精度,进一步提高空域监视能力,本文提出将 ADS-B 与ACARS 两种数据源融合的思想,设计了数 据融合的方法;采用VB编程实现了基于数据融合的 ADS-B/ACARS 组合空域监视系统。

    张召悦,韩邦村,高春燕 ( 中国民航大学空中交通管理学院,天津300300)

参考文献:

[1] 张军.空地协同的空域监视新技术[M]北京:航空工业出 版社,2011.

[2] 阳宇.多源相关监视雷达数据融合研究[D].成都:电子 科技大学,2012.

[3] 孙沂,吴仁彪.空管自动化系统的多雷达与ADS-B数据 融合技术综述[A].天津市电子学会、天津市仪器仪表学 会. 第二十五届中国(天津)2011'IT、网络、信息技术、电 子、仪器仪表创新学术会议论文集[C].天津市电子学 会、天津市仪器仪表学会,2011:5.

[4] Baud O,Honor N,Taupin O. Radar/ADS-B data fusion ar chitecture for experimentation purpose[C]. Proceedings of the 9th International Conference on Information Fusion. 2006: 1-6.

[5] 杨荣盛,程擎,罗军.一种ADS-B和多雷达数据融合方案 研究[J]. 苏州科技学院学报( 工程技术版),2009,26 ( 4) :58-61.

[6] Campbell S D,Grappel R D,Flavin J M. Multi-sensor pro cessing for aircraft surveillance in mixed radar/ADS-B envi ronments[C]. Proceedings of ESAV'08. 2008:1-6.

[7] 何桂萍,徐亚军.ADS-B数据链的比较及特性研究[J]. 中国民航飞行学院学报,2010,21(4) :3-6.

[8] 孙立新,陈亚青,刘国毅.ADS-B空管监视系统误差分析 与研究[J]. 武汉理工大学学报(交通科学与工程版), 2011,35( 4) :798-801.

[9] 袁树德,曹力,邓雪云,等. 基于二码元长度的实时 ACARS 信号分析算法[J]. 信息技术,2012,36(7) :6 10.

[10] 张昕.飞机通信寻址报告系统(ACARS) 简介及常见故 障分析[J].江苏航空,2010,30(1) : 41-42.

[11] 路伟涛,杨文革,洪家财,等.FX型相关处理方案及野值 剔除算法[J].中国空间科学技术,2012,32(6) :54-61
